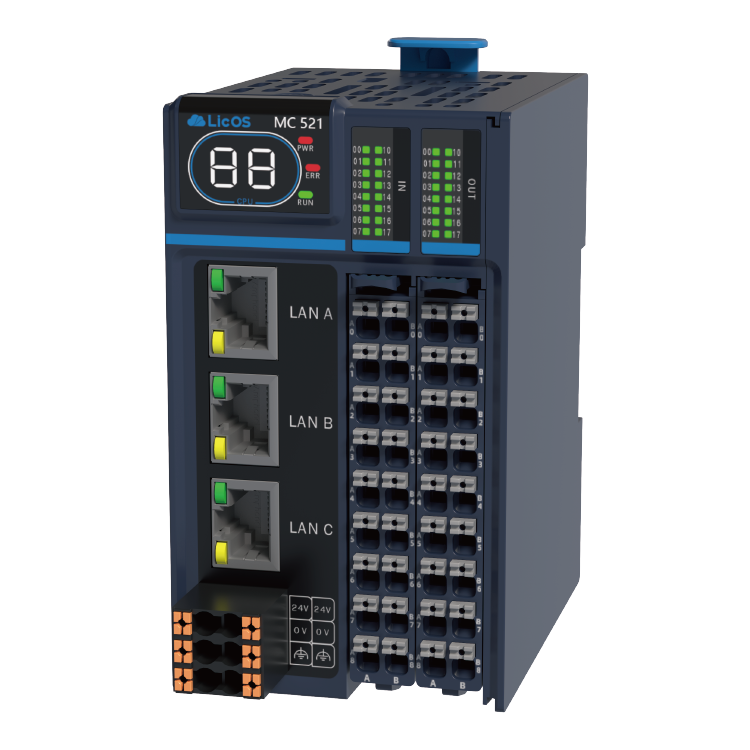

MC500是一款幼型活动节造器，支持总线轴和脉冲轴，在16轴以内或者总线+脉冲混合活动节造场景中，MC500提供不变靠得住、高性价比的混合式活动节造解决规划。
本体自带多路IO通路，蕴含数字量输入通路、数字量输出通路。
本体集成尺度RJ45以太网口，支持EtherCAT、EtherNetIP（主从）、Profinet IO （主从）、 Modbus TCP、 CANopen 等工业以太网现场总线，同时支持OPC UA、MQTT等物联网通讯和谈；本体集成串行总线接口，支持RS485、CAN等工业串行总线，满足工业现场互联互通的设计需要。
| 项 | MC501-CPU1A314G1616D | MC511-CPU2A310G1616D | MC511-CPU2A310G1616S | MC512-CPU2A314G1616D | MC521-CPU3S310G1616D | MC521-CPU3S310G1616S | MC522-CPU3A314G1616D | |
|---|---|---|---|---|---|---|---|---|
| 订货号 | 50080252 | 50080253 | 50080153 | 50080254 | 50080255 | 50080155 | 50080256 | |
| 通例 | ||||||||
| 产品迭代 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | 第五代产品 | |
| 供电电源 | 24V DC±20%(19.2V DC~ 33V DC) | 24V DC±20%(19.2V DC~ 33V DC) | 24V DC±20%(19.2V DC~ 33V DC) | 24V DC±20%(19.2V DC~ 33V DC) | 24V DC±20%(19.2V DC~ 33V DC) | |||
| 尺寸(WxHxD) | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | |
| 沉量 | 约205g | 约256g | 约256g | 约256g | 约305g | 约305g | 约305g | |
| 工作环境温度 | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | |
| 工作环境湿度 | 10%~90%RH, 无凝露 | 10%~90%RH, 无凝露 | 10%~90%RH, 无凝露 | 10%~90%RH, 无凝露 | ||||
| 防护等级 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | |
| 海拔 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | |
| 认证信息 | CE认证 | CE认证 | CE认证 | CE认证 | CE认证 | CE认证 | CE认证 | |
| 技术参数 | ||||||||
| 存储器 | 法式 | 16M | 16M | 16M | 16M | 16M | 16M | 16M |
| 数据 | 48M | 48M | 48M | 48M | 48M | 48M | 48M | |
| 掉电维持 | 1 M | 1 M | 1 M | 1 M | 1 M | 1 M | 1 M | |
| 可扩大存储器 | 最大32GB，可存储用户法式和数据、数据更新、用户法式更新、固件更新 | |||||||
| 位指令处置速度 | 4ns | 4ns | 4ns | 4ns | 4ns | 4ns | 4ns | |
| 诊断LED | 1x电源 1x运行 1x故障 | 1x电源 1x运行 1x故障 | 1x电源 1x运行 1x故障 | 1x电源 1x运行 1x故障 | 1x电源 1x运行 1x故障 | 1x电源 1x运行 1x故障 | 1x电源 1x运行 1x故障 | |
| RTC | 抽拉式电池仓可更换RTC时钟电池（用自备型号为CR1220的电池） | |||||||
CPU本体 集成IO | 数字量输入 | 16x晶体管（源＋漏） 支持高速计数职能 | 16x晶体管（源＋漏） | 16x晶体管（源＋漏） 支持高速计数职能 | 16x晶体管（源＋漏） | 16x晶体管（源＋漏） 支持高速计数职能 | ||
| 数字量输出 | 16x晶体管（漏） 支持高速脉冲输出 | 16x晶体管（漏） | 16x晶体管（源） | 16x晶体管（漏） 支持高速脉冲输出 | 16x晶体管（漏） | 16x晶体管（源） | 16x晶体管（漏） 支持高速脉冲输出 | |
| 扩大能力 | 远程机架 | 0 | 72 | 72 | 72 | 72 | 72 | 72 |
| ？槭 | 16 | 1152 | 1152 | 1152 | 1152 | 1152 | 1152 | |
| 兼容IO系列 | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | |
| 热备能力 | 双电源冗余 | √ | √ | √ | √ | √ | √ | √ |
| ？槿炔灏 | √ | √ | √ | √ | √ | √ | √ | |
| 通讯接口 | 以太网口 | LAN A为100/1000Mbps EtherNet口 | LAN A为10/100Mbps EtherNet口， LANB为10/100Mbps EtherCAT口 | LANA 为100/1000Mbps EtherNet口， LAN B为10/100Mbps EtherCAT口 | LAN A & LAN B为10/100Mbps互换机网口， LAN C为10/100Mbps EtherCAT口 | LAN A为100/1000Mbps EtherNet口， LAN B为10/100Mbps EtherNet口， LAN C为10/100Mbps EtherCAT口 | ||
| 串口 | 2xRS485，1xRS232 | 2xRS485，1xRS232 | 2xRS485，1xRS232 | 2xRS485，1xRS232 | 2xRS485，1xRS232 | |||
| CAN口 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 通讯和谈 | Ethernet | TCP/IP，UDP，OPC UA Server，MQTT，Socket | TCP/IP，UDP，OPC UA Server，MQTT，Socket | TCP/IP，UDP，OPC UA Server，MQTT，Socket | TCP/IP，UDP，OPC UA Server，MQTT，Socket | TCP/IP，UDP，OPC UA Server，MQTT，Socket | ||
| EtherCAT | / | √ | √ | √ | √ | √ | √ | |
| Ethernet/lP | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | |||
| Profinet/IO | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | |
| CANopen | 主 | 主 | 主 | 主 | 主 | 主 | 主 | |
| Modbus TCP | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | |
| Modbus RTU | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | |
| Modbus UDP | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | |
| 自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | 串口自由和谈 | |
| 网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | 串口网络透传 | |
| 活动节造能力 | 8个脉冲轴 | 16个EtherCAT总线轴 | 16个EtherCAT总线轴 | 8个脉冲轴 + 16个EtherCAT总线轴 | 16个EtherCAT总线轴 | 16个EtherCAT总线轴 | 8个脉冲轴 + 16个EtherCAT总线轴 | |
| 操作系统 | Linux | Linux | Linux | Linux | Linux | Linux | Linux | |
| 编程环境 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | |
| 编程说话 | 支持IEC61131-3尺度编程说话(LD/FBD/IL/ST/SFC/CFC) | 支持IEC61131-3尺度编程说话(LD/FBD/IL/ST/SFC/CFC) | 支持IEC61131-3尺度编程说话(LD/FBD/IL/ST/SFC/CFC) | 支持IEC61131-3尺度编程说话(LD/FBD/IL/ST/SFC/CFC) | 支持IEC61131-3尺度编程说话(LD/FBD/IL/ST/SFC/CFC) | 支持IEC61131-3尺度编程说话(LD/FBD/IL/ST/SFC/CFC) | 支持IEC61131-3尺度编程说话(LD/FBD/IL/ST/SFC/CFC) | |
| WebVisu | √ | √ | √ | √ | √ | √ | √ | |
| 问题编号 | 问题描述 | 具体解答 | 更新功夫 |
|---|---|---|---|
| 50035 | MC500系列CPU 能够带几多轴 ？ | 最大16轴（脉冲+总线），MC501-CPU1A310G1616D:最大8轴（脉冲），MC512-CPU2A310G1616D:最大16轴（脉冲+总线），MC522-CPU3A310G1616D:最大16轴（脉冲+总线），MC511-CPU2A310G1616D/S:最大16轴（总线），MC521-CPU2A310G1616D/S:最大16轴（总线） |
2025-04-15 |
| 50034 | MC500系列CPU 支持冗余配置吗 ？ | 不支持节造器冗余，支持双电源冗余 |
2025-04-15 |
| 50033 | MC500系列CPU 具备那些通讯和谈 ？ | 工业以太网总线：Profinet、EtherCAT、Modbus TCP、Ethernet/IP、CANopen；工业串行总线：RS485/232、CAN；物联网和谈：OPC UA、MQTT 注：MC501-CPU1A310G1616D不支持EtherCAT和谈用于拓展 |
2025-04-15 |
| 50032 | MC500系列CPU 支持几多IO拓展能力 ？ | 主机架支持最多16个IO扩大，支持最多72个远程机架拓展，支持最多扩大1152个IO ？ |
2025-04-15 |
| 50031 | MC500系列CPU 机能是什么样的 ？ | Arm架构，双核，主频：1.2GHz |
2025-04-15 |
切合IEC61131-3编程尺度，支持PLCopen尺度的6种编程说话：指令表(IL)、结构化文本(ST)、梯形图(LD)、职能块图(FBD)、陆续职能块(CFC)和挨次职能图(SFC)。
