工控技术分享:Smart Control与LicOS PLC联动,轻松实现网络Ping检测

分类:沉点产品
起源:suncitygroup太阳集团科技
颁布功夫:2024-04-25
浏览:2678

LicOS PLC节造器上使用Smart Control

在现代工业自动化领域中,确保设备间的网络通讯不变性至关沉要。Ping号令作为一种宽泛利用于Windows、Unix、Linux等操作系统的网络诊断工具,可通过发送ICMP Echo要求报文,检测指标主机的可达性及网络情况(拜见图1)。而在基于LicOS的PLC编程调试过程中,Smart Control软件提供了集成的Ping号令职能,使得用户能在PLC调试阶段方便地验证PLC与其他网络节点的数据可达性。


Ping号令

图 1号令使用


LicOS PLC 进行Ping号令使用


Smart Control作为LicOS PLC的编程调试软件,我们能够通过Smart Control在PLC调试阶段使用Ping号令,以达到检测PLC与其它网络站点的数据可达性。


使用场景


在PLC现实使用项目中,如遇到现场网络环境如图 2所示的情况,即PLC通过LAN1与上层网络及上位治理平台进行数据交互通讯,PLC通过LAN2与前端执行设备通过现场总线(ModBus TCP、Profinet、EtherNet等)进行数据交互通讯。而两个网络环境处于分歧网段,PLC作为中央介质衔接两个网络环境的数据互换。


合用的网络场景

图 2 合用的网络场景


那么在Smart Control中到底该若何使用呢?我们接着往下看。


使用步骤


库文件增长


SysSockPing职能块属于SysSocket职能库。操作流程如下:


双击库治理器—增长库—显示高级库—搜索SysSocket—确定

增长库

图 3 增长库

搜索SysSocker

图 4 搜索SysSocker

库增长实现

图 5 库增长实现


解读函数职能块


函数块


SysSockPing函数职能块如图 6所示。


SysSockPing函数块

图 6 SysSockPing函数块


函数块引脚界说


SysSockPing函数职能块引脚界说如图 7所示。

函数块引脚界说

图 7函数块引脚界说


SysSockPing: 函数返回数据,显示与其他通讯同伴的通讯成立了局。


szIPAddress:以字符串大局暗示的通讯同伴的IP地址。


ulTimeout:期待回答的超不断间,以毫秒为单元。


pulReplyTime:指针以获取ping要求的均匀响应功夫,以毫秒为单元。


职能分析


szIPAddress引脚处输入的是通讯同伴的指标IP地址,以字符串的数据类型输入,例如:'192.168.20.80'。ulTimeout引脚处输入期待回答的超不断间,必要把稳的是这里的功夫不成以为0,为0的话就暗示没有功夫用于期待通讯回答,由于再怎么快的通讯网络都是必要功夫的。ulTimeout也不宜设的太幼,应结合现场现实通讯网络的质量设定期待回答功夫。pulReplyTime引脚通过指针获取ping要求的均匀响应功夫,其固然作为输入引脚,但其现实是反馈出ping要求的均匀响应功夫,在ulTimeout的值大于通讯网络质量的回答响应功夫,若是pulReplyTime反馈出的值蹬宗ulTimeout的设定值注明通讯以断联。SysSockPing返回的数据蹬宗0则是通讯同伴成立正常。


函数块的使用例程


必要把稳的是该函数的执行最好单独用一个Task工作,周期功夫建议25ms以上。如图 8所示。


例程工作配置

图 8 例程工作配置

LD


1.界说有关变量。


PROGRAM PLC_PRG


VAR


str_szIPAddress : STRING ;


udi_ulTimeout : TIME;


udi_pulReplyTime : UDINT;


bTrigger : BOOL;//执行


bResult :UDINT ;//了局


END_VAR


如图 9所示。


LD例程变量界说

图 9 LD例程变量界说


2.函数挪用


如图 10所示。

例程函数挪用

图 10 例程函数挪用


3.在线测试

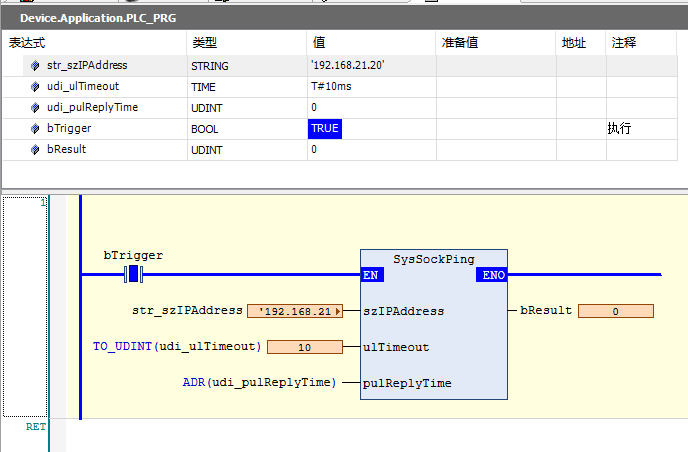

例程测试的PLC1的LAN1 IP地址为192.168.20.80/24、LAN2 IP地址为192.168.21.80/24,LAN3 IP地址为192.168.22.80/24,与其成立通讯的PLC2 IP地址为192.168.21.20/24,PLC2与PLC1的LAN2衔接,调试PC IP地址为192.168.20.254/24,PC与PLC1的LAN1衔接。法式测试如图 11所示。



图 11 例程通讯成功


可见设定的ulTimeout为10ms,函数执行返回了局为0,均匀响应功夫pulReplyTime为0ms,所以批注其与通讯同伴成立了通讯并且通讯网络质量优。


而如图 12所示则批注通讯失败。


例程通讯失败

图 12 例程通讯失败


可见设定的ulTimeout为10ms,函数执行返回了局为5,均匀响应功夫pulReplyTime为10ms,所以批注其与通讯同伴成立通讯失败。


ST


1.界说有关变量。


PROGRAM PLC_PRG


VAR


str_szIPAddress : STRING ;


udi_ulTimeout : TIME;


udi_pulReplyTime : UDINT;


bTrigger : BOOL;//执行


bResult : UDINT ;//了局


END_VAR


如图 13所示。


ST例程变量界说

图 13 ST例程变量界说


2.函数挪用


如图 14所示。


例程函数挪用

图 14 例程函数挪用


3.在线测试


例程测试的PLC1的LAN1 IP地址为192.168.20.80/24、LAN2 IP地址为192.168.21.80/24,LAN3 IP地址为192.168.22.80/24,与其成立通讯的PLC2 IP地址为192.168.21.20/24,PLC2与PLC1的LAN2衔接,调试PC IP地址为192.168.20.254/24,PC与PLC1的LAN1衔接。法式测试如图 15所示。


例程通讯成功

图 15 例程通讯成功


可见设定的ulTimeout为10ms,函数执行返回了局为0,均匀响应功夫pulReplyTime为0ms,所以批注其与通讯同伴成立了通讯并且通讯网络质量优。


而如图 16所示则批注通讯失败。


过程通讯失败

图 16 过程通讯失败


可见设定的ulTimeout为10ms,函数执行返回了局为5,均匀响应功夫pulReplyTime为10ms,所以批注其与通讯同伴成立通讯失败。


Smart Control中正确配置


通过本篇教程,读者可能相识到若何在Smart Control中正确配置和使用SysSockPing职能块,从而有效地使用LicOS PLC执行Ping号令,实时监控并诊断网络通讯的状态。这一实用职能不仅有助于提高工业自动化系统的靠得住性,更能协助工程师们迅速定位和解决潜在的网络故障,保险整个出产环境的顺畅运作。


使用LicOS PLC执行Ping号令
