在活动节造领域，插补活动技术至关沉要，它使得设备可能依照预约轨迹精确移动。这种技术在多个行业中得到利用，如锂电设备、汽车造作、罐装机械、物流设备、机加工、橡胶行业、3C产品和数控机床等。出格是在橡胶行业，利用G代码和插补器的轨迹跟踪职能能够高效实现点胶等精密作业。
机械设备的造作加工职能通常通过部件的活动来实现，无论是金属切削、焊接、铸造还是3D打印等工艺，都依赖于精确的活动节造。分歧的工艺对活动节造有特定的需要，如机械人和数控机床侧沉于蹊径规划和活动参数的协调，而印刷和包装机械则更关注主轴与从轴的同步及工艺节拍。
活动节造系统是确保数控机床、机械人及其他先进设备高效运行的关键。它不仅要求对设备的活动轨迹和状态有深刻理解，还需解决复杂的机械活动学和动力学问题。
活动节造技术泛指在加工过程中，通过驱动部件（如液压泵、直线驱动器或电动机）对机械设备或加工刀具的地位、速度、加快度、加快度变动率和转矩等根基活出发分进行节造。这一技术在国民经济的多个领域阐扬着沉要作用，并带来了显著的经济效益。活动节造技术是节造理论在机械和电力工程中的现实利用，它综合了微电子技术、电子电力技术、推算机信息技术、传感检测技术和电机学等多个领域的技术，是一门高度综合的技术学科。
以下为LicOS PLC/PAC基于G代码、插补器的插补活动职能具体介绍与实现步骤：
1 活动节造器PAC
1.1 MC500系列
图1 MC500系列PAC
1.2 MC600系列
图2 MC600系列PAC
2 G代码
2.1 G代码简介
图3 DIN66025 G代码编程说话尺度
图4 G代码事俘
图5 G代码职能
图6 通过G代码实现飞机模型搭建
图7 通过G代码实现圆弧插补
图8 通过G代码实现直线插补
图9 辅助轴

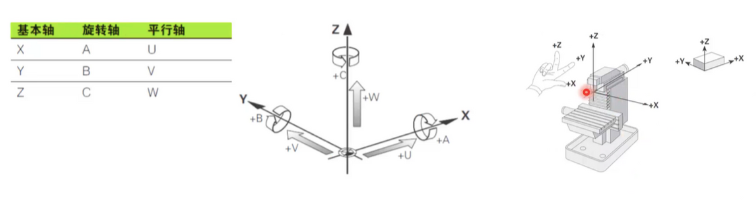

suncitygroup太阳集团PLC的CNC活动节造部门除了支持3轴插补活动表，另表还支持A/B/C/P/O/U/V/W 等8个辅助轴的定位节造，以便在机械设备的插补活动轴在活动过程中，让辅助轴能够共同运行，这些辅助轴的运行起止功夫能够由用户G-Code代码法式决定，但与XYZ轴活动并没有齐全同步关系。
图10 辅助轴
用户法式中，辅助轴活动的编程写法与XYZ 轴写法一样：其中追随A/B/C/P/Q/U/V/W等变量后边的数值，就是对应辅助轴的指标地位。轨迹插补运行时，各辅助轴按定位运行方式运行，其执行实现功夫则与XYZ实现功夫一样，如图所示。
G代码蹊径能够实现直线蹊径、圆弧蹊径、曲线蹊径、椭圆蹊径。除了蹊径规划以表，能够通过G代码是赋值，蕴含运行速度、运行加快度、运行减速度等。现实上，G代码是基于点的描述，插补器将G代码描述的点混合成相应蹊径线段，并将这些混合而成的蹊径线段存放在蹊径规划缓存区，并按蹊径堆载输前路子线段驱动伺服系统运行。
图11 G代码存储的三种体式
编写的G-Code轨迹法式，是以文本字符串的大局存在的，其中有些轨迹信息是必要进行高低文分析后能力正确还原用户所需的节造个性，为了提高轨迹插补的运算效能，实现运行轨迹的安稳节造，必要将之编译成适合处置器执行的代码序列，典型体式如OutOueue体式。
OutQueue体式是将G-Code源文件编译成方便插补器执行的数据表格，如轨迹的起止坐标与线型、加减速参数、模式指令参数、辅助轴活动参数、M与H指令参数，以及其他辅助信息等等，解析成有序的、无需前后文分析的正则表格数组。
插补器在执行时，按表格数据与线型直接插补输出即可；凭据这个表格数组，能够实现轨迹的双向活动、多个陆续线段的速度陆续缓冲（Buffer））处置等。因而，OutQueue体式能够理解为正则的G代码文件。正因OutQueue体式拥有更齐全的轨迹线段坐标与线型信息，方便作轨迹的圆滑倒角处置（Smooth），运行速度分析调整（CheckVelocity）、甚至是CNC加工轨＝谠焖璧牡毒吲獬ィ═oolCorrect），因而轨＝谠斓脑ごχ，通常都是基于轨迹的OutQueue体式进行的。上述几种预处置，在Smart Control系统中已提供对应的FB职能块，能够凭据节造必要进行事俘化挪用。
2.2 G代码编译过程：

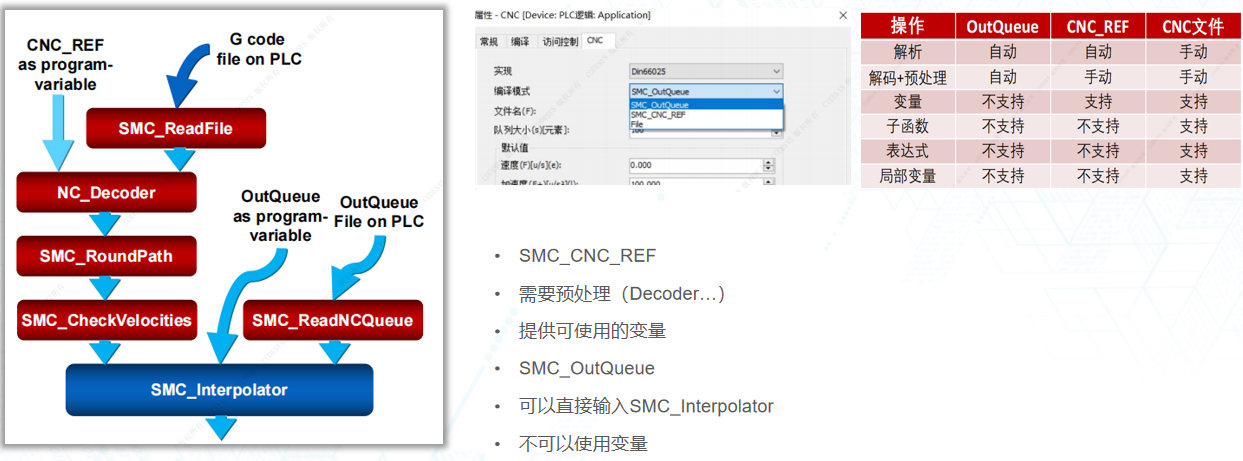

图12 三种体式G代码编译过程
2.3 G代码其他职能：
M指令（暂停职能）:
suncitygroup太阳集团PLC支持G-Code法式的M辅助职能，能够在插补运行中，按M指令要求暂停插补轨迹的运行，待接到对应简直认信号，才持续执行。
H指令（逻辑开关职能）:
支持G-Code法式的H辅助职能，能够在陆续轨迹的插补运行中，经过H指令指定的轨迹点，输出指定的逻辑节造信号，用于逻辑节造。H指令与M指令分歧，经过监控点地位时，输出逻辑信号，并不出现轨迹运行的减速或暂停。借助这个职能，能够让系统知悉轨迹运行已达到特定地位，或用于触发相应的节造逻辑，如点胶机喷嘴的节造等。
轨迹的圆滑与倒角处置:
在现实利用中，对于轨迹转折处可能必要有倒角和圆滑处置，用G51/G52指令就能够启动圆滑蹊径处置，将拐角处地位改为陆续即可实现陆续插补。
轨迹的刀具赔偿处置:
用户通常设计所需工件表形或但愿加工的图案状态，而设备节造的却是加工工具的活动轨迹，加工工具通常城市有其表形尺寸，如镗床、铣床、磨床的工具，因而加工工具的行走轨迹必要在工具轨迹的基础上，思考工具的尺寸，预留一个刀具半径的偏移量，这就是刀具赔偿。G-Code指令集中的G41、G42、G40就别离是刀具半径左赔偿、右赔偿和取缔半径赔偿.
图13 G代码的M职能
图14 G代码的M职能
图15 G代码的H职能
图16 G代码的H职能
3 插补器MC Interpolator
3.1 插补技术
活动系统的概括节造是凭据已知活动轨迹的起点坐标、终点坐标、曲线类型和走向，由活动节造系统实时推算各中央点的坐标。这个中央点坐标的插入和补充的技术称为插补技术。插补技术是活动节造器中的一种算法。它是在一条已知起点和终点的曲线之间进行数据密集化的算法。按数学模型，可分为一次(直线)插补、二次(圆弧、抛物线、圆、双曲线、二次样条)插补和高次(样条)插补等。按插补步骤，可分为脉冲增量插补和数字增量插补。
脉冲增量插补是节造单个脉冲输出法规的插补步骤。每输出一个脉冲，移动部件相应移动肯定距离(称为脉冲当量)。因而，它也称为行程标量插补。常用的有逐点比力法、数字积分法等。
数字增量插补是在规按功夫(称为插补功夫)内，推算各坐标方向的增量等数据，同服
系统鄙人一插补功夫内走完插补推算给出的行程。它也称为功夫标量插补。直线插补的道理单一，节造误差容易，通常用曲率圆弧近似估计误差，以推算切合精度要求的插补直线段参数变量。但直线插补天生的逼近曲线不是一阶陆续的，在进展精度高的场所天生的插补点数过多，造成数据存储和传输的难题。
圆弧插补可在肯定水平上添补直线插补的不及，可天生一阶几何陆续的逼近曲线，天生的插补圆弧段数量较少。但插补圆弧节造误差的推算复杂，难以解析求解出指标曲线与逼近曲线之间距离，需用数值分析步骤求解出满足精度要求的插补圆弧参数。目前，插补通常用软件实现。常用的插补是直线插补和圆弧插补。直线插补算法单一，误差容易节造，通常选取曲率圆弧近似估计误差的步骤推算切合精度要求的插补直线段参数变量。但直线插补天生的逼近曲线不陆续，精度要求高时插补点数多，因而，数据存储和传输职守大。圆弧插补可天生一阶几何陆续的逼近曲线，天生的插补圆弧段数少，但推算圆弧插补的。
3.2 插补器MC Interpolator
图17 插补器MC Interpolator
MC Interpolator是CNC轨＝谠熘凶钪魈獾牟宀怪澳芸，其职能壮大，但使用单一。相迸宗以往脉冲节造方式的插值道理，基于EtherCAT节造方式的插值要单一很多，由于节造器只必要将指定轨迹曲线中，插补得到有限个离散的中央点，用数学步骤推算得到这些中央点的坐标（dx，dz），让合成轨迹能以设定的加快度、减速度、设定速度等运行，插补器支持DIN66025尺度中的所有G、M、H指令的解析执行。
将这些中央点坐标经过必要的坐标变换处置后，以地位号令方式发送给驱动X、Y、Z轴的伺服，令三个轴同时活动，这三个轴活动的合成轨迹即为所需活动轨迹。
左图为一个直线线段CNC插值的道理图，由于在线段的轨迹活动中，存在加快和减速的过程，中央的插入的间距会有加快功夫距逐步加大、减速功夫距逐步减幼的情况。
EtherCAT工作是按固定的周期执行，如周期通常设为1ms/4ms等，插补周期与EtherCAT周期一样，起头插值运行后，每次EtherCAT中断时执行一次MC_Interpolator职能块，该职能块就以一个EtherCAT周期内，依照用户设定的轨迹速度、允许的加减速功夫，推算每个轴鄙人一个周期内，必要运行的距离，以G代码坐标系为参考，依照垂直坐标系指标绝对地位坐标（dx，dy，dz），作为伺服运行的地位指令。在插补处置的同时，对 A B C P Q U V W 等辅助轴同时进行对应的定位节造处置。
图18 插补器MC Interpolator
图19 线段插补
插补职能块SMC_Interpolator，依照肯定的功夫距离，推算给定蹊径的地位，对蹊径进行离散。通过piSetPosition输出笛卡尔坐标系的地位，单元为脉冲当量。
3.3 直线插补算法
3.4 圆弧插补算法
3.5 样条插补
常用的样条曲线是三次B样条曲线和三次非均耘仔理B样条曲线(NURBS曲线)。样条曲线是用多项式曲线段衔接而成的曲线。每段曲线天堑处满足特定的陆续前提，其状态由一组节造点决定。
样条曲线可精确地暗示解析曲线和自由曲线，数控技术中，为加工复杂的流线型覆盖件例如，飞机机翼和成形模具等必要高精度的数控加工。选取传统曲面数控加工技术不仅处置数据量大，并且加工效能不高。因而，1991年国际尺度化组织划定数控系统数据尺度作为工业产品模型数据互换尺度，成为界说工业产品几何状态的唯一数学步骤。按数控系统数据尺度ISO14649，样条曲线插补是将切合三维几何模型加工信息直接作为数控系统输入，即直接对参数曲线进行插补。
4 CNC职能重要流程
4.1 CNC实现的重要流程

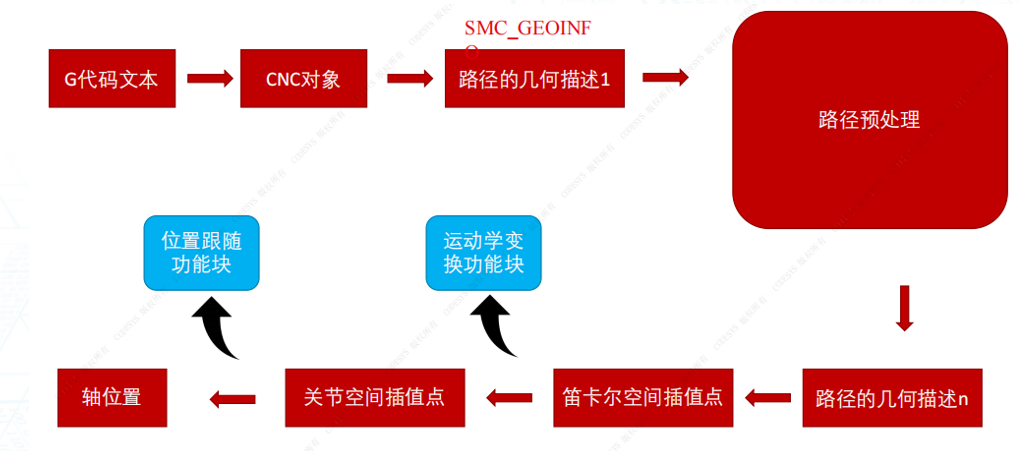

图20 G代码解析
4.2 蹊径预处置职能
图21 速度预处置
图22 蹊径预处置
图23 预处置
图24 样条曲线蹊径预处置
图25 刀具预处置
图26 预处置职能块
图27 治理职能块
图28 活动学转换
图29 支持的活动学模型
5 附录
5.1活动学模型
图30 支持的活动学模型
5.2 5轴活动学模型
图31 五轴活动学模型
5.3活动学模型与对应的职能块
图32 活动学模型对应的算法职能块
如前面所述，G-Code是以三维垂直坐标下反描述空间地位和轨迹，下图是单一的3轴垂直坐标系统（也称龙门架结构）的插补执行法式，以CFC图形化说话给出，用户的轨迹数据已编译成SMC OutQueue体式，则最简化的插补节造法式如下图：
